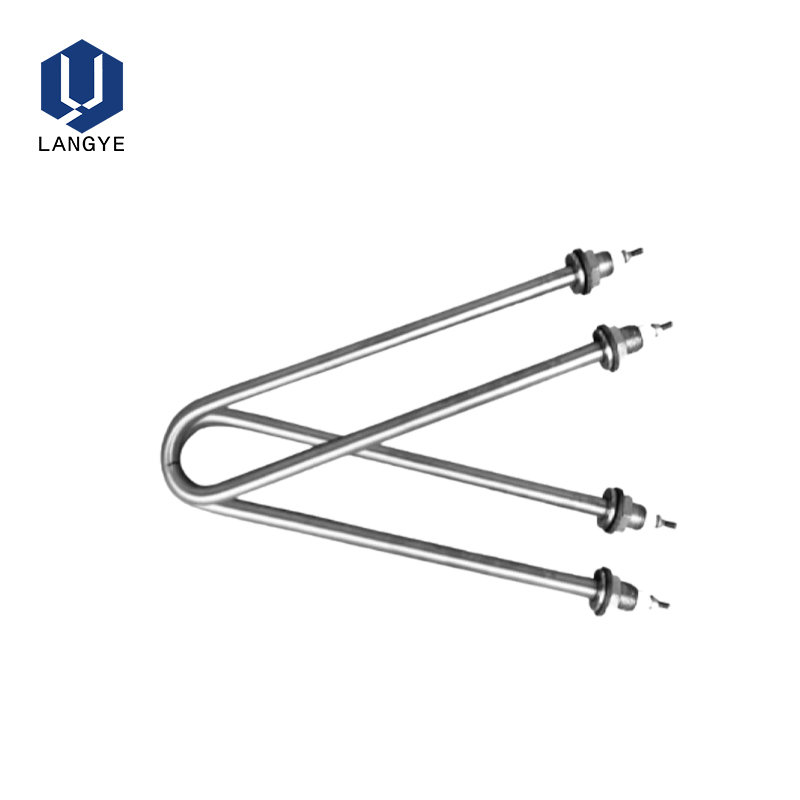

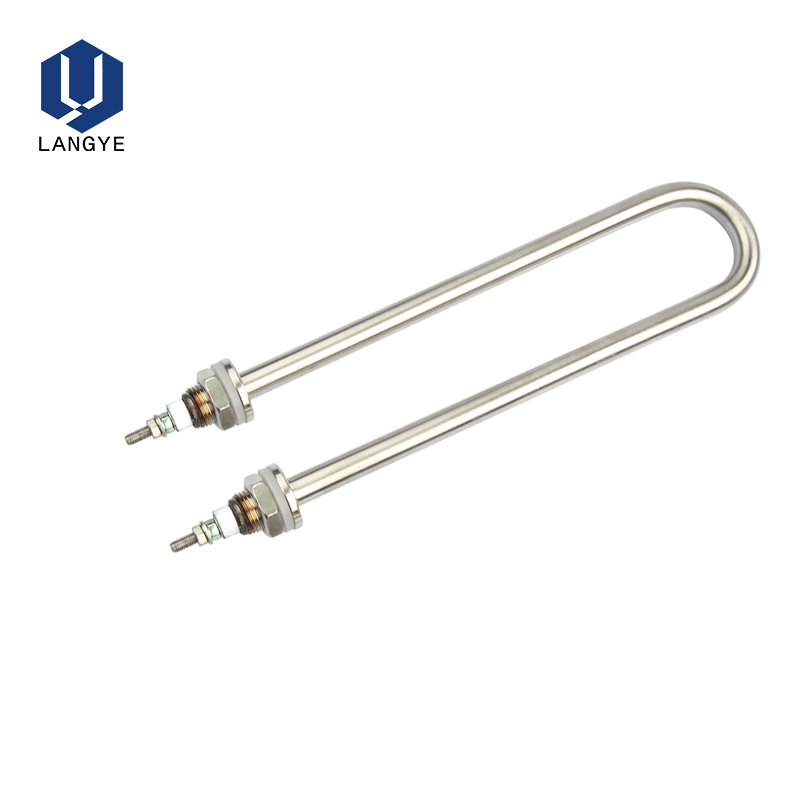

U型加熱管 LYH

U型管加熱器

不鏽鋼電熱管采用優質金屬空心管，進口高溫氧化鎂粉，外接品牌銅芯導線，産品适用于各種模具加熱，規模化生産，産品外觀及品質已達到國際标準。U型加熱管LYH是由雙頭出線的電熱管，以金屬管爲保護外殼（包括不鏽鋼、紫銅管、各類進口鋼材），沿管内中心軸均布螺旋高品質電熱絲合金，并在空隙部分緊密填充具有良好耐熱性、導熱性和絕緣性的結晶氧化鎂粉，管口兩端用矽膠密封，在經其他工藝處理而成。

U型加熱管的特性：

結構簡單，安裝簡便

高機械強度

耐高溫、熱效率高

尺寸精度高，發熱均勻

安全耐用，節能環保

工作原理

在不鏽鋼無縫管内均勻地分布高溫電阻絲，在空隙部分填入導熱性能和絕緣性能均良好的結晶氧化鎂粉，高溫電阻絲中有電流通過時，産生的熱通過氧化鎂粉向金屬管表面擴散，再傳遞到被加熱件或空氣中去，達到加熱的目的。

技術參數

發熱元件                         Cr20Ni80電熱絲

絕緣物質                         氧化鎂

   工作電壓                         220 Vac、380 V ac

保護套材質                     不鏽鋼304

電線長度                         250 mm-300 mm        *可定制

發熱管尺寸                     Φ12 mm        *可定制

絕緣電阻                         ≥50 MΩ

應用

塑料機械、模具、電纜機械、管道、化工、石油等設備

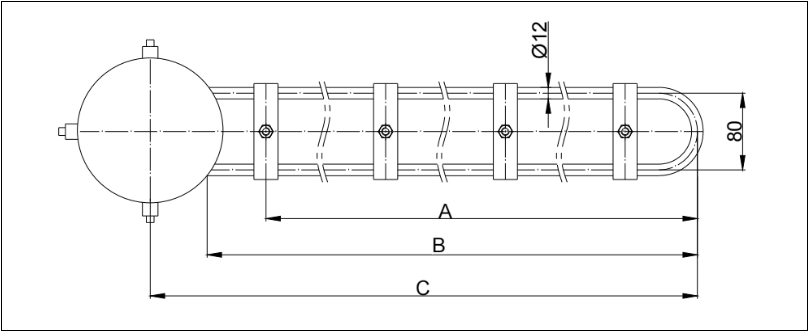

外形尺寸

技術型号

型号                          電壓（V）       功率(kw)            外形尺寸(mm)           浸入長度（mm）        重量(kg)

LYH-220/0.50           220                0.50                    1300*500                          1005                                /

LYH-220/0.75           220                0.75                    1500*500                          1200                                /

LYH-220/1.00           220                1.00                    625*570                            375                                 0.77

LYH-220/2.00           220                2.00                    825*770                             575                                1.01

LYH-220/3.00           220                3.00                    925*870                             675                                1.13

LYH-220/4.00           220                4.00                    1125*1070                        875                                1.37

注：根據電氣安裝要求，需使用1個30mA的漏電保護設備，以在最大程度上确保安全并防止起火。在一些跳閘次數明顯增多的應用中，需要使用1個最大漏電電流爲300mA的設備。
