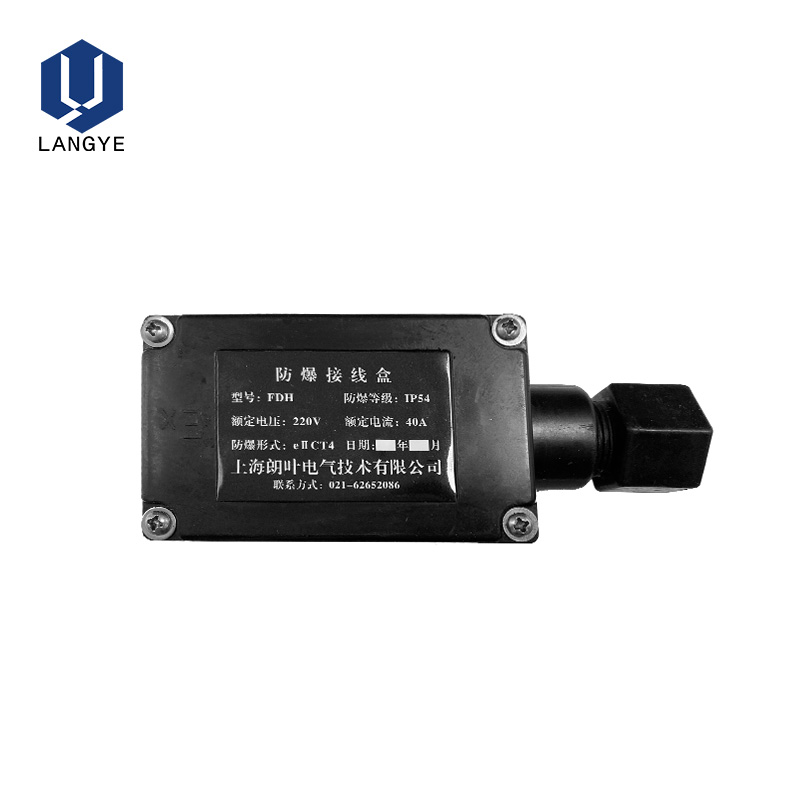

防爆電源接線盒
防爆電源接線盒FDH套件用于将電源連接到一根伴熱帶上，可用于危險區域。FDH 同時具有連接套件和保溫層進線的功能，堅固耐用的支架能保護伴熱線并可用于100mm保溫層。安裝線芯密封套時無需使用熱風槍和噴燈。密封套中非固化密封劑（不含矽膠）使安裝和維護變得非常簡單。彈簧接線端子可以進行快速安裝，操作安全、可靠，免維護，極大地節省了安裝時間。
防爆電源接線盒FDH的特性：
安裝簡單快速
适用範圍廣
危險區域的簡化設計
使用壽命長，安全可靠
描述
該套件有2個M25螺紋孔，1個接地闆和1個外部接地螺栓。設計成與铠裝電纜一起使用。
套件組成
1個帶接線端子、接地闆和螺栓的接線盒242mm*120mm*90mm
1個指示燈模塊（僅适用于帶燈電源接線盒）
1個支架
1個線芯密封套
1個黃/綠接地線套管
1個M25堵頭
1根電纜紮帶
産品規格
适用伴熱線 铠裝電伴熱
額定電壓 220/380 Vac
最高工作電壓 480 Vac
額定電流 40A
防護等級 IP66/IP67
進線孔 2*M25格蘭，用于直徑爲8-17mm的電力電纜
環境溫度範圍 -50℃至+56℃
最低安裝溫度 -50℃
最高管道溫度 請參閱伴熱線規格
接線端子 彈簧接線端子
1相線，1中線，1接地線
最大導線尺寸 10mm2多股線，
10mm2實心電纜
尺寸 155mm*65mm*105mm
底座尺寸 120mm*60mm*40mm
結構材料
外殼、蓋子和支架 防靜電玻璃纖維
工程聚合物，黑色
蓋子螺絲 不鏽鋼
蓋子墊圈 矽橡膠
接地闆 鋼，鍍鋅，藍色鍍鉻
可選LED指示燈
顔色綠
電壓額定值100-254Vac
功耗<1 W
注意事項
1.發現接線盒外殼有變形、裂痕或損壞，應停止使用并更換新件。
2.安裝時防止外編織銅絲與電熱絲、芯線之間短路。且保證電氣間隙不小于8mm，爬電距離不小于10mm。
3.接線盒多餘觸控不用時，應用厚度不小于2mm的堵闆堵死。
4.電源接線盒配用電纜，當電流小于16A使用3*2.5mm2橡膠電纜，大于16A使用3*4mm2橡膠電纜。
5.電源接線盒外殼設有接地端子，以便電伴熱帶接地之用。
6.當電源接線盒用在埋地管上時，安裝後在電纜進口處用702膠密封。
