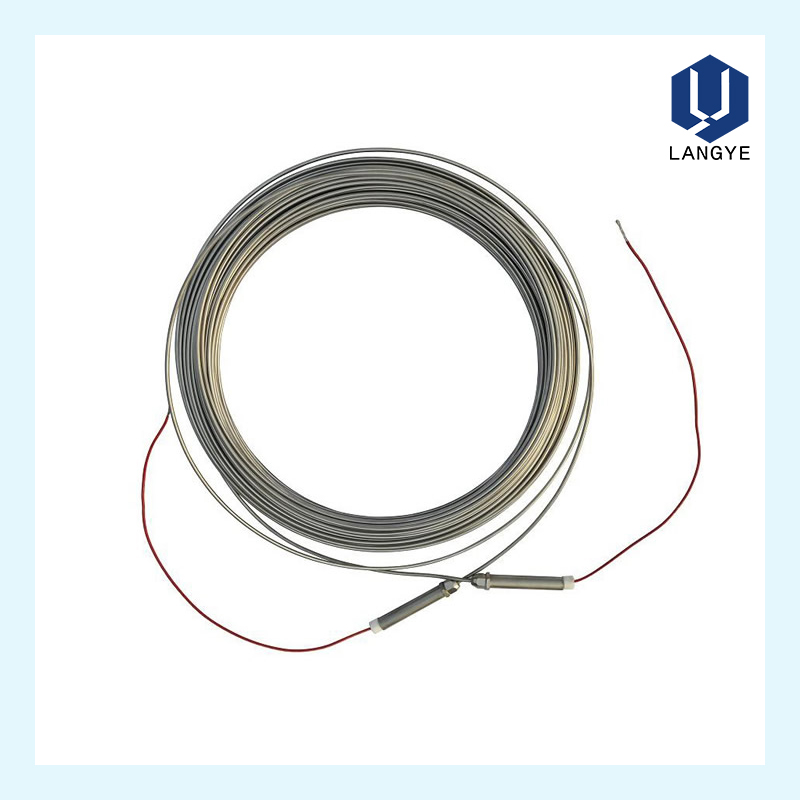

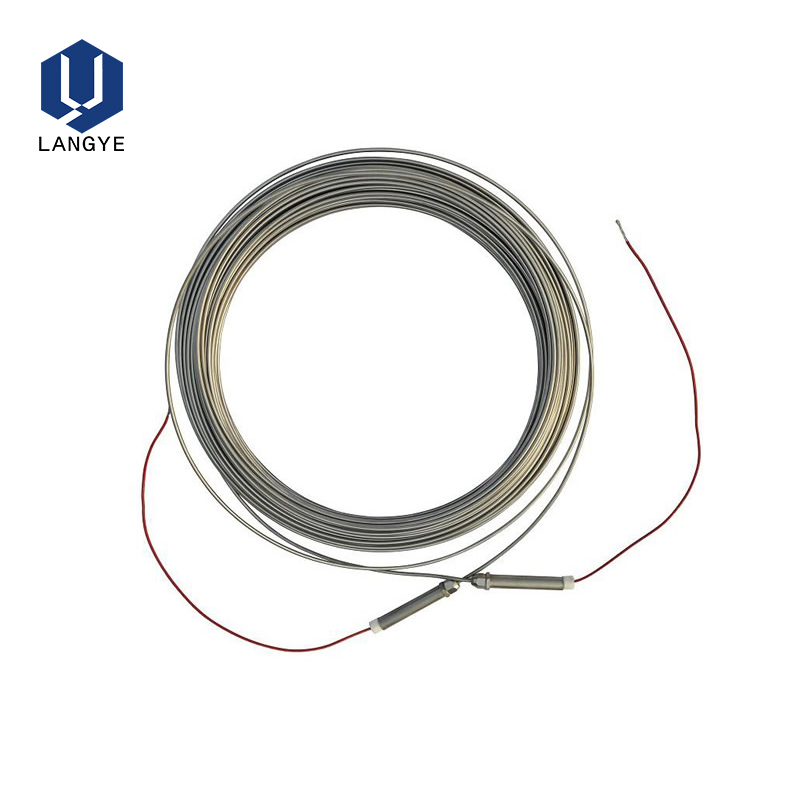

單芯不鏽鋼護套礦物絕緣伴熱線
MI礦物絕緣伴熱帶是由銅、鎳鉻合金等作爲導體，氧化鎂礦物材料作爲絕緣體，不鏽鋼金屬材料作爲護套的伴熱線。MI不鏽鋼伴熱線爲伴熱系統市場提供了優異的耐腐蝕性産品，具有出色的高溫性能，可用于各種惡劣的環境中。礦物絕緣伴熱帶的電纜結構十分穩定，适用于危險區域，可廣泛應用于石油天然氣、化工、發電、天然氣存儲等各行各業以及許多其他的工業應用。我們也提供一系列部件用于伴熱線的安裝和接線。
MI 伴熱線的特性：
耐腐蝕性
高性能輸出
高機械強度
安全耐用
工作原理
對單芯礦物絕緣伴熱帶通電就會産生熱量，熱量大小取決于電纜的電阻以及供電電壓。
應用
區域等級 危險區域，1區或2區（氣體）或21區或22區（粉塵）
非危險區域
應用場景 發電廠，垃圾焚燒
認證和标準
認證标準 GB/T10066.1-2019、GB/T10066.4-2004
技術參數
發熱元件 銅鎳合金、鎳鉻合金
絕緣材料 氧化鎂
電纜護套材料 304不鏽鋼、316L不鏽鋼、825合金
額定電壓 可達600V
導線材料 鎳鉻合金導線
最高暴露溫度 400℃
最低安裝溫度 -60℃
最小彎曲半徑 -60℃時6倍外徑
最高電壓電壓（U0/U） 300/500 Vac
重量 40-185KG/KM
最大功率 120 W/m**典型值，取決于應用
漏電 3 mA/100 m（20℃時額定值，230Vac，50-60 Hz）
外護套可承受的最高溫度 不鏽鋼 +600℃
825合金 +800℃
技術型号
電纜型号 電纜直徑 導線材料 導線直徑 标準電阻 标準單卷長 單卷直徑 近似重量
(mm) (mm) (Ω/km@20℃) (m) (mm) (kg/km)
LYK 010K 3.2 鎳鉻合金 0.37 10000 717 610 39
LYK 6300 3.2 鎳鉻合金 0.47 6300 717 610 39
LYK 4000 3.2 鎳鉻合金 0.59 4000 717 610 39
LYK 2500 3.4 鎳鉻合金 0.74 2500 639 610 46
LYK 1600 3.6 鎳鉻合金 0.93 1600 572 610 52
LYK 1000 3.9 鎳鉻合金 1.17 1000 499 610 62
LYK 0630 4.3 鎳鉻合金 1.48 630 405 610 78
LYK 0400 4.7 鎳鉻合金 1.85 400 342 610 96
LYK 0250 5.3 鎳鉻合金 2.35 250 271 610 127
LYK 0153 6.5 鎳鉻合金 2.93 153 180 915 191
注：根據電氣安裝要求，需使用1個30mA的漏電保護設備，以在最大程度上确保安全并防止起火。在一些跳閘次數明顯增多的應用中，需要使用1個最大漏電電流爲300mA的設備。
耐化學腐蝕
材料 硫酸 鹽酸 氫氟酸 磷酸 硝酸 有機酸 堿 海水 氯
不鏽鋼304 NR NR NR NR X NR NR NR NR
不鏽鋼316 NR NR NR NR X GE A NR NR
合金825 GE GE GE GE GE GE GE GE GE
注： NR不推薦，A合格，GE優良，X檢查特定數據。
溫度限制基于加熱元件的結構。
耐腐蝕性數據取決于溫度和濃度。
建議用于礦物絕緣系列伴熱線的冷端線
護套材料 額定電流 額定電壓 導線數 電纜外徑 引線尺寸 格蘭尺寸
（A） （Vac） （mm） （mm2）
不鏽鋼 33 600 1 5.5 3.3 M25
825合金 55 600 1 6.4 8.4 M25
*關于不同伴熱組件設計的具體信息，請聯系上海朗葉的銷售代表。
鍍鎳銅格蘭是所有伴熱線上的标準配置。也可選擇其他材料，請聯系我們了解更多的信息。銅鎳護套伴熱線上的冷端線采用的是合金825外護套。由于冷端線是沒有保溫層保護的暴露部件，可能受到極端變化的腐蝕性環境影響。合金825護套能在暴露條件下提供出色的耐腐蝕保護，延長伴熱線的使用壽命。
所有冷端線的供貨默認帶M25格蘭，以适用于标準化的自帶接地闆的礦物絕緣接地盒。
