并聯恒功率   LPC

雙芯聚合物絕緣伴熱線

LPC是一款并聯恒功率伴熱線，廣泛應用于各種管道、儀表和設備的伴熱。LPC可用于要求高功率輸出或高溫度暴露的防凍保護和工藝維溫。LPC可以提供高達150℃的維持溫度（取決于伴熱線型号），并能承受定期的蒸汽吹掃和斷電時高達200℃的暴露溫度。LPC在高溫下可提供高功率輸出，這可以減少所需的伴熱線數量，并且已獲批準可用于危險區域，也适用于防凍。

LPC 伴熱線的特性：

高性能輸出

快速安裝

操作安全高效

使用壽命長，安全可靠

工作原理

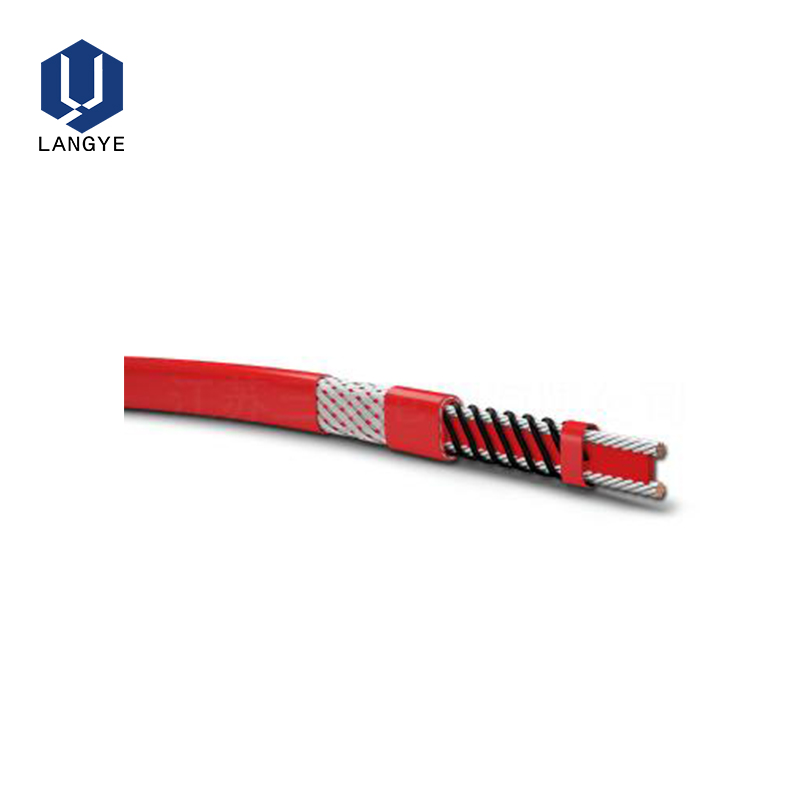

LPC電伴熱線内部是并聯發熱體，該發熱體其實是由纏繞在兩條并聯導線上的線圈式電阻合金發熱元件組成。導線觸點之間的距離形成了整個發熱段。發熱芯體的電阻随溫度升高而增加，産生正溫度系數（PTC）效應。LPC伴熱線的功率随着溫度的升高而降低。相對平緩的LPC功率溫度曲線确保在高溫時有較低的起始電流和高輸出功率。

應用

區域等級                                       危險區域，1區或2區（氣體）或21區或22區（粉塵）

                                                         非危險區域

應用場景                                       需要高維持溫度或連續暴露溫度的工業應用

認證和标準

認證标準                                        GB/T10066.1-2019、GB/T19835-2015

伴熱表面類型

                                                           碳鋼

                                                           不鏽鋼

                                                           塗漆或未塗漆的金屬

技術參數

發熱元件                                          螺旋電阻合金

尺寸                                                   12.5mm*5.2mm

絕緣                                                   高溫含氟聚合物

電纜護套材料                                 氟塑料、聚烯烴*

                                                            （*護套規格可選，具體聯系上海朗葉銷售代表獲取詳細内容）

導線材料                                          鍍鎳銅導線

最高暴露溫度                                 150℃

最低安裝溫度                                 -40℃

最小彎曲半徑                                 30mm

最大功率                                          90W/m*

                                                            （*取決于具體應用）

最小發熱回路                                 3m

最小間距                                          15mm

技術型号

電纜型号                輸出功率                導線材料                         導線直徑（mm）                近似重量（kg/km）

LPC 15                    15 W                        鍍鎳銅導線                    7.9mm*11.7mm                    200

LPC 30                    30 W                        鍍鎳銅導線                    7.9mm*11.7mm                    200

LPC 45                    45 W                        鍍鎳銅導線                    7.9mm*11.7mm                    200

LPC 60                    60 W                        鍍鎳銅導線                    7.9mm*11.7mm                    200

LPC 75                    75 W                        鍍鎳銅導線                    7.9mm*11.7mm                    200

LPC 90                    90 W                        鍍鎳銅導線                    7.9mm*11.7mm                    200

注：根據電氣安裝要求，需使用1個30mA的漏電保護設備，以在最大程度上确保安全并防止起火。在一些跳閘次數明顯增多的應用中，需要使用1個最大漏電電流爲300mA的設備。

耐化學腐蝕

                                                            有機物和腐蝕物

                                                            對于侵蝕性有機物和腐蝕物，請咨詢上海朗葉的銷售代表

最大伴熱回路長度（配C特性開關）

伴熱帶型号                                LPC 15        LPC 30        LPC 45        LPC60        LPC75        LPC 90

16A, 通電溫度 +10℃              126 m          82 m            62 m          50 m          42 m           34 m

16A, 通電溫度 -20℃               108 m          70 m            52 m          42 m          36 m           30 m

20A, 通電溫度 +10℃              154 m          102 m         78 m           62 m          52 m           42 m

20A, 通電溫度 -20℃               136 m          88 m            66 m          52 m          44 m           36 m

32A, 通電溫度 +10℃              154 m          108 m         88 m           76 m          82 m           68 m

32A, 通電溫度 -20℃               154 m          108 m         88 m           76 m          70 m           58 m

*注：最大伴熱線長度不可超過這些數值，即使使用電壓調節系數。

      上述數字僅用于估計回路長度。如需更多詳情，請聯系上海朗葉銷售代表。

      上海朗葉建議使用一個30mA的漏電保護裝置，在最大程度上确保安全并防止起火。對于那些可能會導緻高漏電電流的應用，可能需要使用一個最大300mA的漏電保護裝置。所有安全性能都需要進行驗證。

部件

        上海朗葉提供全套電源接線盒、兩通和尾端等部件。

        必須使用這些産品以确保産品可以正常工作并且符合相關電氣規定。
